できた、僕の考えた最強のデスク環境が。

f:id:FromAtom:20200802190909j:plain

「事態が落ちついたら、また。」「このご時世ですから」と繰り返し唱えていたら2020年も半分がおわり、梅雨が明け、麦茶を煮出す回数が増えました。そして、ご時世のおかげで飲み会やイベントがすべて消え去ったことで貯金が増え、定額給付金も手に入ったので、「いい機会だから」とPCを新調することにしました。

iOSアプリエンジニアという職業柄、OSはMacになります。持ち運びできるMacBook Proもいいですが、据え置きタイプのほうが費用対効果が良いのでiMacかMac miniにしたいところです。当分の間は家で開発することが多いでしょう。

そんな折に、こちらの記事に出会いました。

note.com

この記事で「なるほどMac miniを机の下にくっつける手があるか」と合点がいったので、Mac miniを注文。それにあわせて、デスク環境も力強く整えることにしました。

[2020/08/03 14:40追記]

この記事はDIY初心者が勘で作った工作情報が載っています。将来何かが破損・故障する可能性が大いにありますので、真似や参考にされる場合は自己責任でお願いします。

[追記終わり]

Mac miniをデスクの天板裏に宙づりする

さっそくMac miniをデスクの天板裏にくっつけましょう。とはいえ、むき出しのMac miniを接着剤で貼り付けるわけにもいかないので、ケースを購入。

HumanCentric Mac Miniマウント | Mac Mini専用マウント、VESA対応、壁掛け、デスク下 | 特許出願中

メディア: エレクトロニクス

このケースはVESAマウントに対応しているので、デフォルトでいい感じの穴が空いています。なおかつ素材もプラスチックなので加工もしやすそうです。

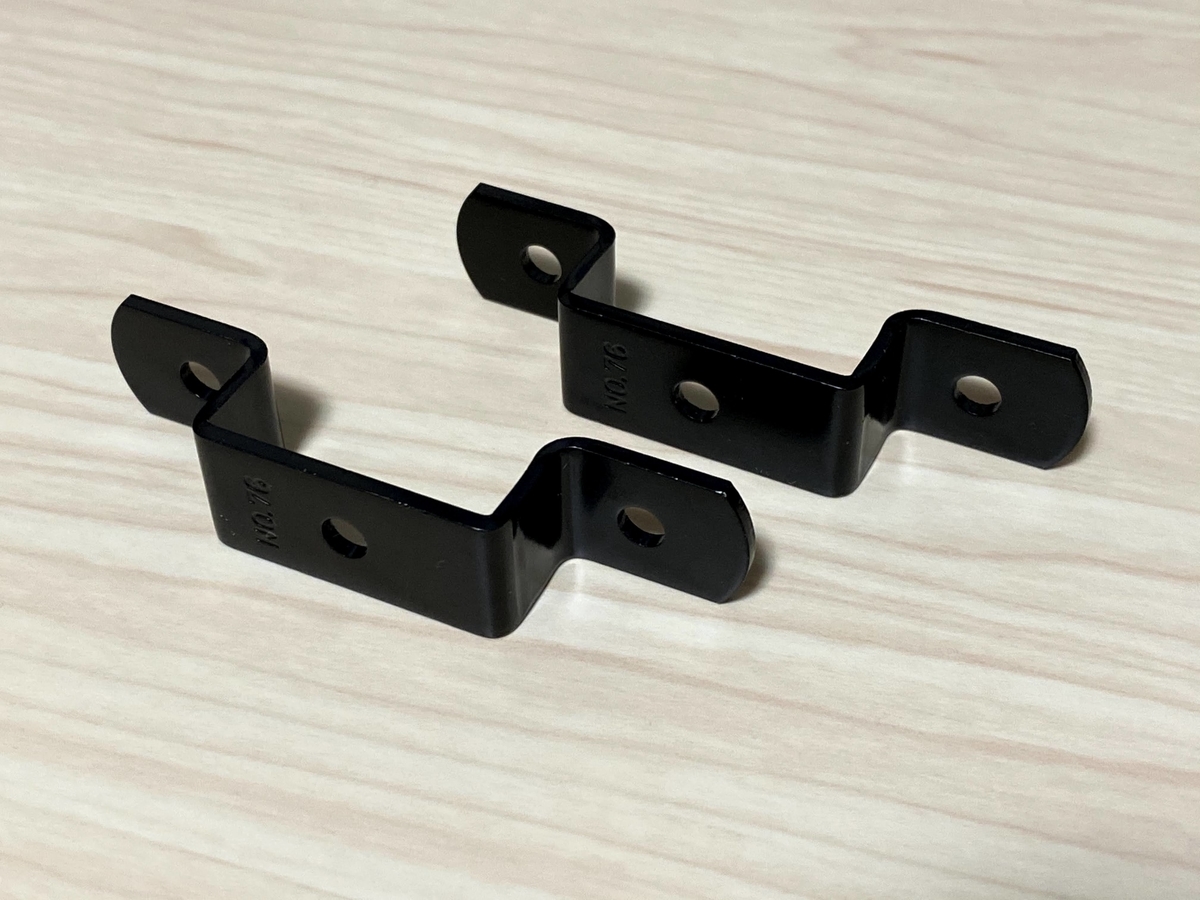

さて、噂によるとMac miniは排熱があまりよろしくなく、下手な設置をすると熱暴走する恐れがある模様。「Mac mini 冷却」で検索すると、多くの人々がメタルラックにおいたMac miniをファンで冷却している様子が確認できます。そのため、ある程度天板との隙間を確保しておく必要があります。そこでホームセンターで手に入れたのがこちら。

f:id:FromAtom:20200801190916j:plain

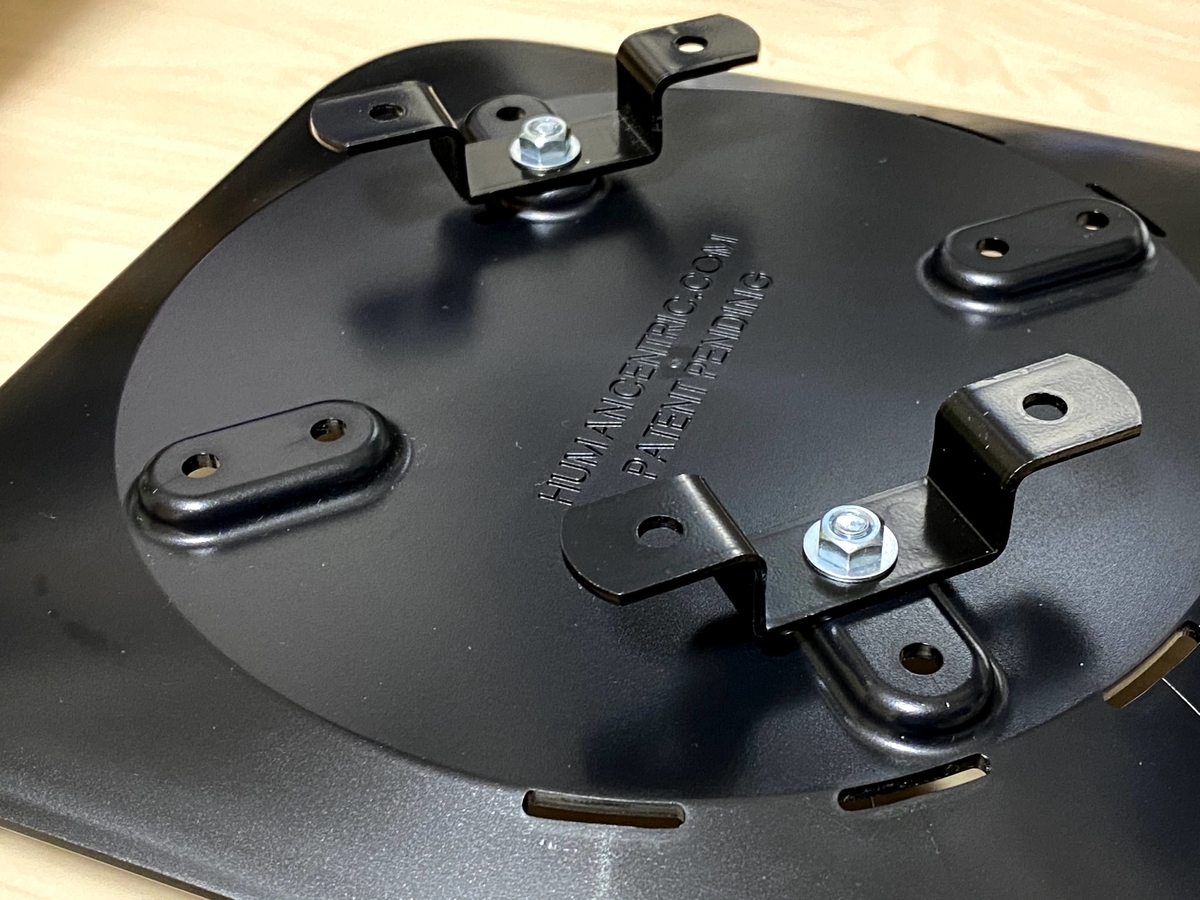

こいつをケースにくっつけて、若干隙間を作ろうという作戦です。仮組みをしてみるとこんな感じ。

f:id:FromAtom:20200801191242j:plain

それでは早速この金具をデスク天板の裏側にくっつけていきましょう。いろいろ考えましたが、Mac miniの重さを考慮してネジでガッチリ固定する方法にしました。木ネジを使うために、まずは下穴をあけます。ケースや金具の穴はM5サイズなので、木ネジもM5サイズを使いますが、このサイズの木ネジをいきなりねじ込んだら、ネジが途中で止まるか、机が割れるか、表面に突起が出てきてしまいます。

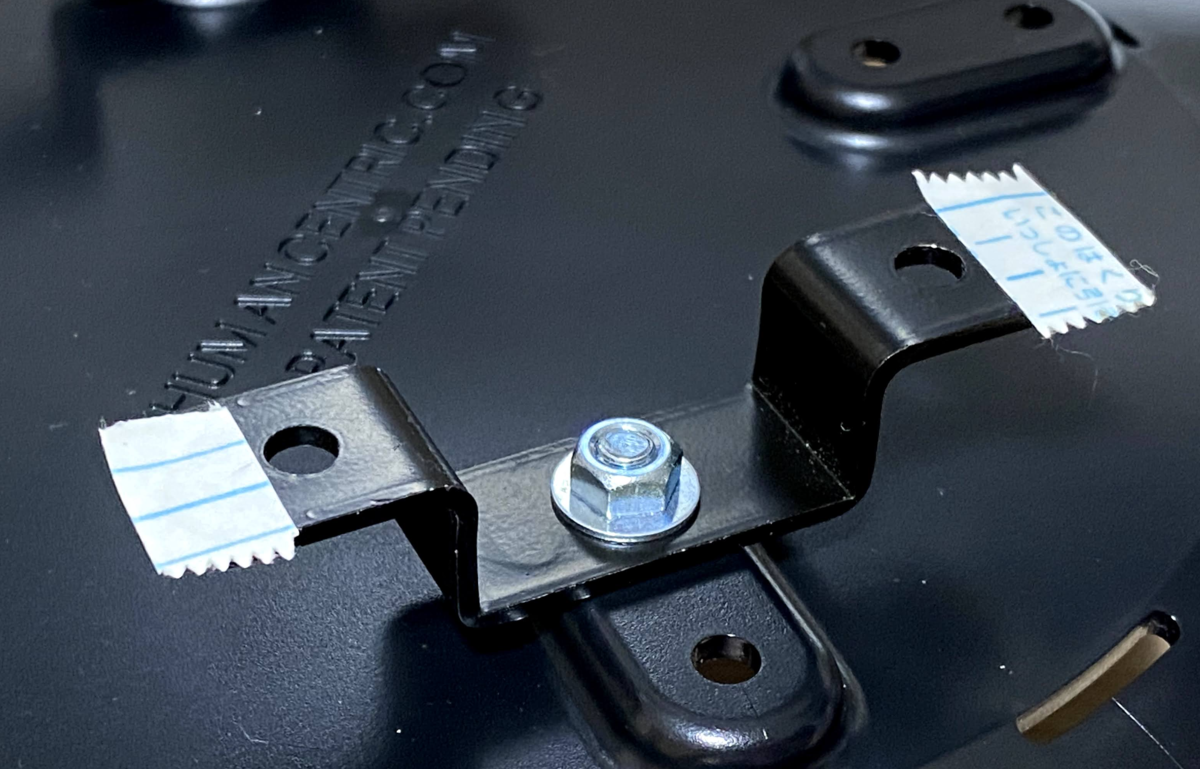

下穴をあける場所を確認するために、まずは金具に普通の両面テープをつけます。あとで剥がすので、普通の両面テープやセロハンテープを丸めたものが良いです。

f:id:FromAtom:20200802234838p:plain

これを机の裏側に貼り付けて、ケーブルの導線などを想像しつつ丁度いい位置を探しましょう。位置が定まったらケースだけを取り外します。

f:id:FromAtom:20200801192511j:plain

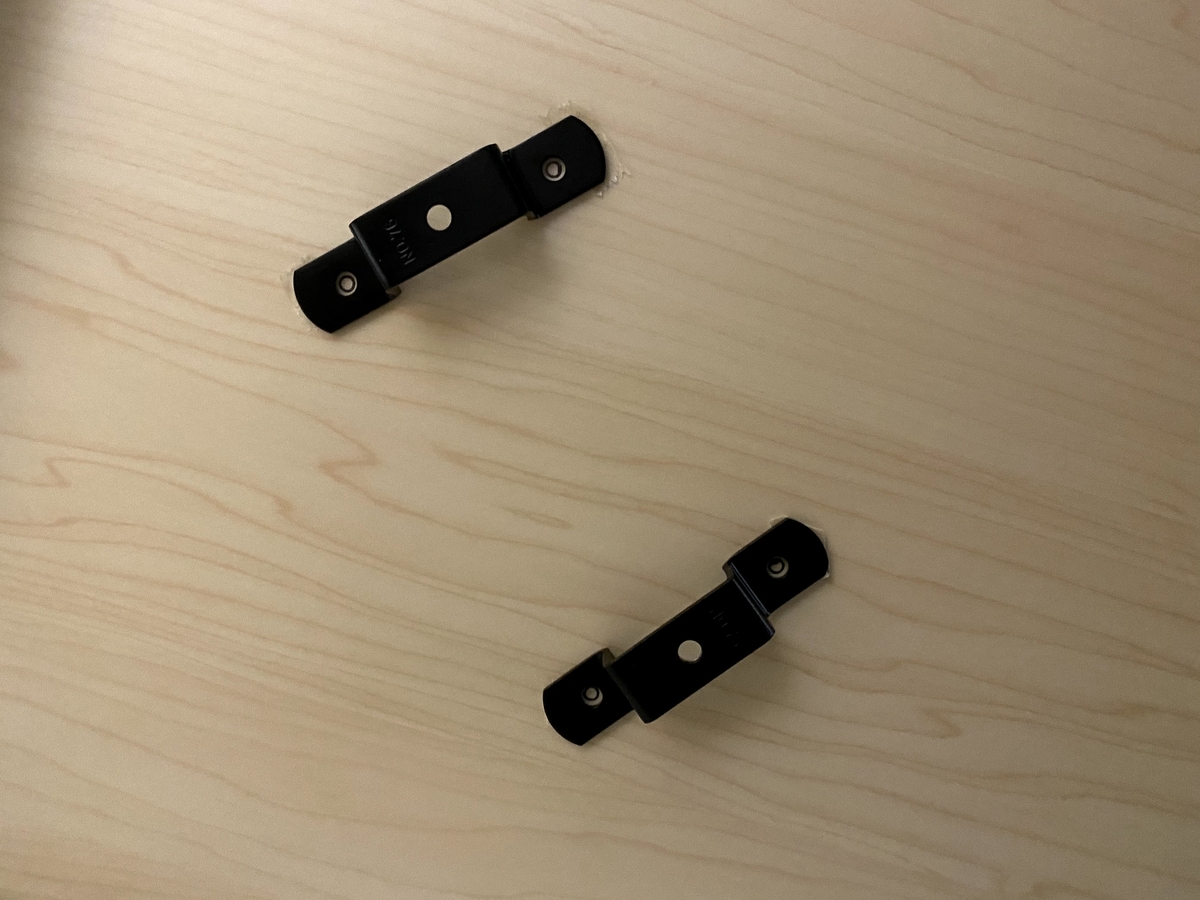

天板の裏に張り付く金具の様子です。ここで、金具がずれないように穴あけ位置にマジックなどでマーキングしておきます。もしずれてしまったらケースをつける際にボルトが入らなくなります。プラスチック製なので、ケースに穴をあけてしまうという手もありますが最終手段ですね。

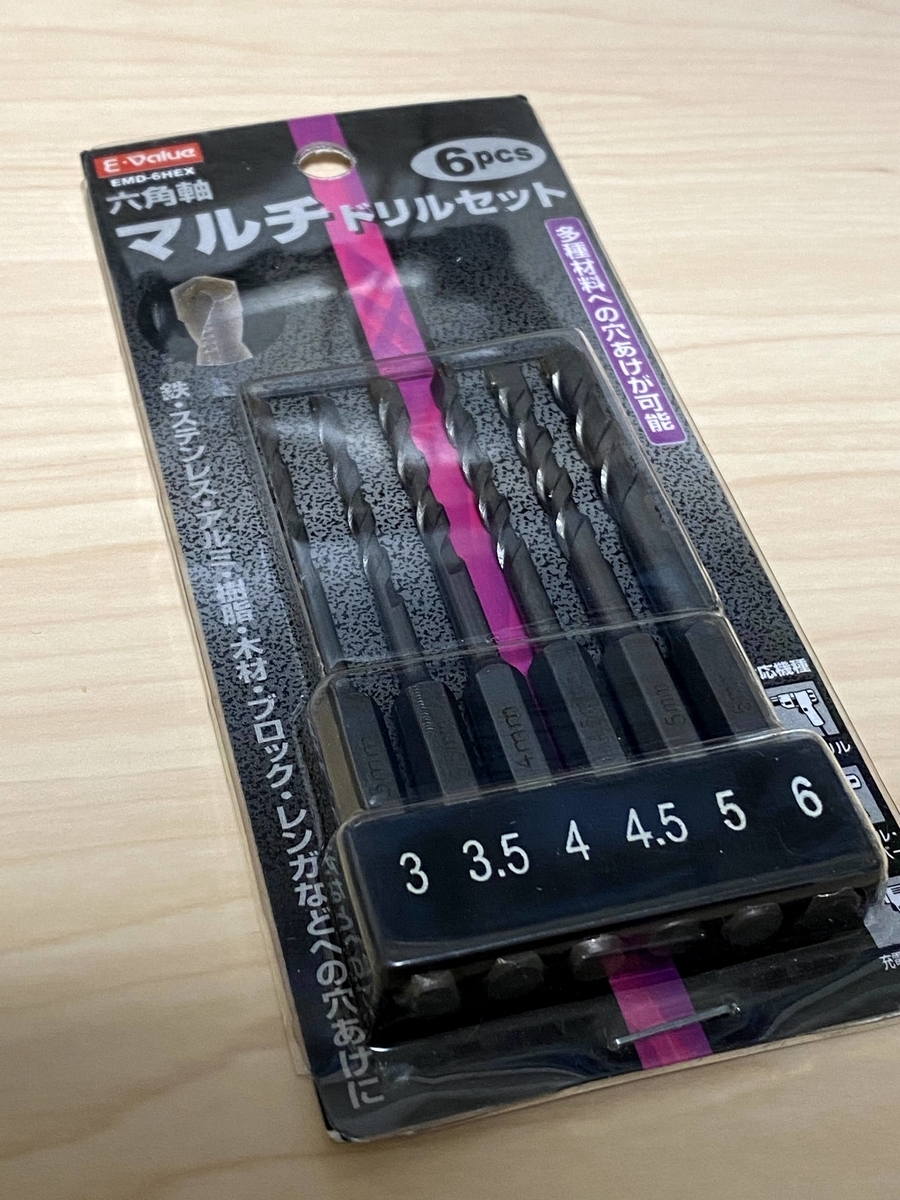

では穴を開けていきましょう。M5の木ネジを使うので、下穴は3か3.5くらいが良いでしょう。机を貫通しないように気をつけて作業をします。あらかじめドリルビットにマジックなどで目印をつけておくと良いでしょう。

f:id:FromAtom:20200801193120j:plain

面倒くさがってデスクを裏返さずに作業をしたので、首が折れるかと思いながら穴をあけました。なおかつ木くずが降ってきて大変。みなさんはデスクをちゃんと裏返して穴あけなどの加工をしましょう。

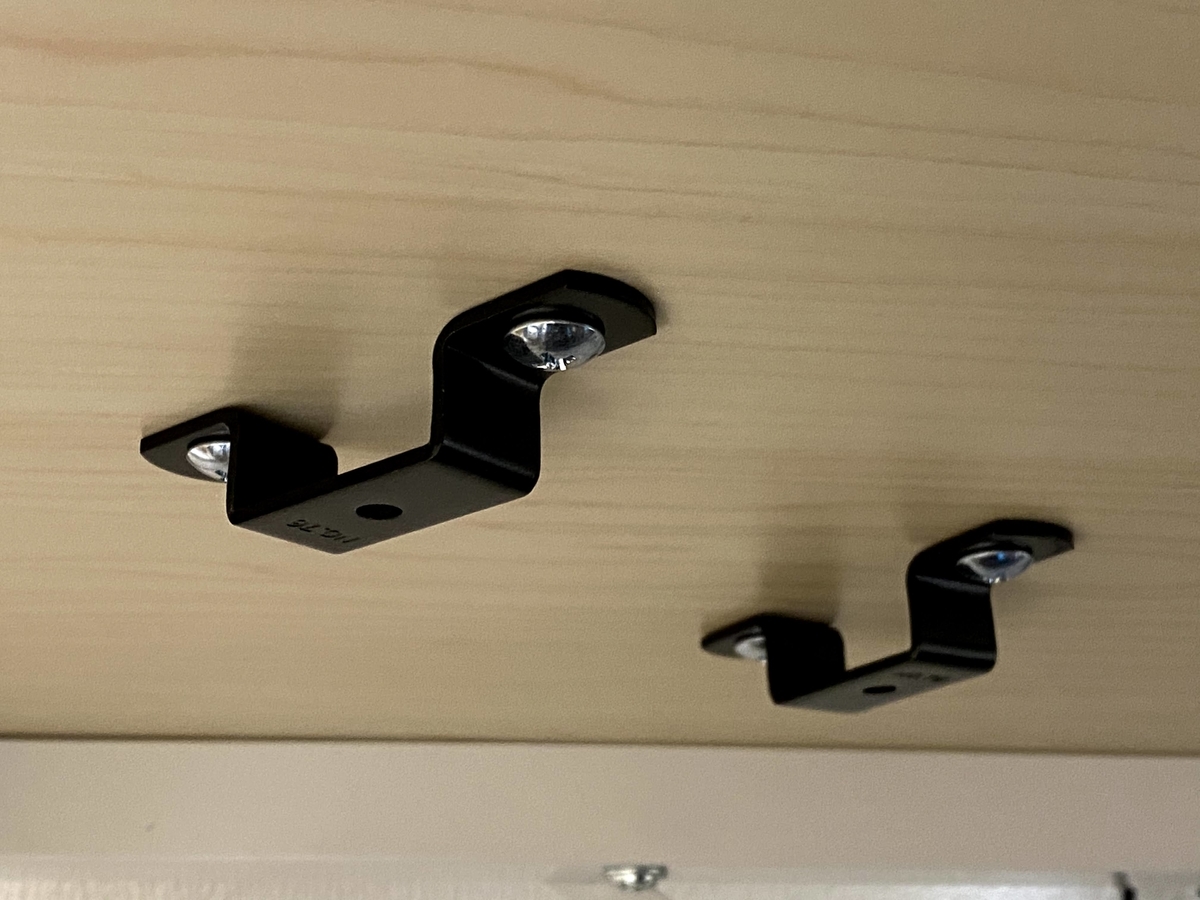

穴をあけたら木ネジで金具を固定していきます。この際、仮止め時に利用していた両面テープは剥がしておきましょう。

今回利用する金具は皿モミ加工（木ネジがピッタリ収まるように穴をすり鉢状に加工するやつ）がされていないので、普通の木ネジを使うとちょっと浮いてしまいます。そのため、皿頭タイプの木ネジではなく、トラスタイプの木ネジを利用しました。

f:id:FromAtom:20200801194801j:plain

無事にくっつきました。テコの原理でも使わないと引き抜けない硬さです。早速ケースを固定しましょう。

f:id:FromAtom:20200801195358j:plain

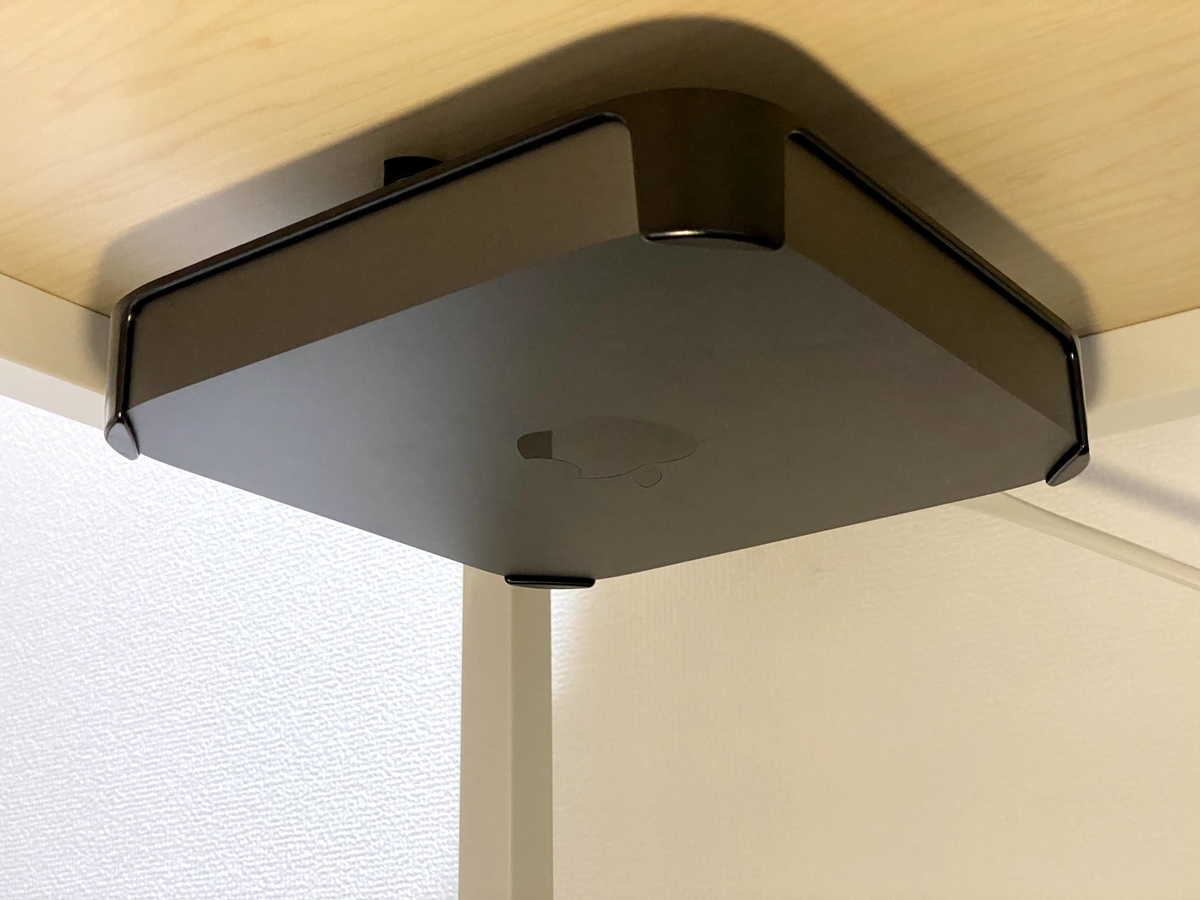

良さそうです。Mac miniをはめ込んでみます。

f:id:FromAtom:20200801223115j:plain

いいですね。無事にMac miniをデスク天板裏に宙づりすることができました。ちなみにこのケース、取り外すのが結構大変なので「たまにMac miniを別の場所で使う」という方にはおすすめしません。

デスクの下

Mac miniを宙づりにしたので、配線系も宙づりにしていきましょう。

ケーブルボックス

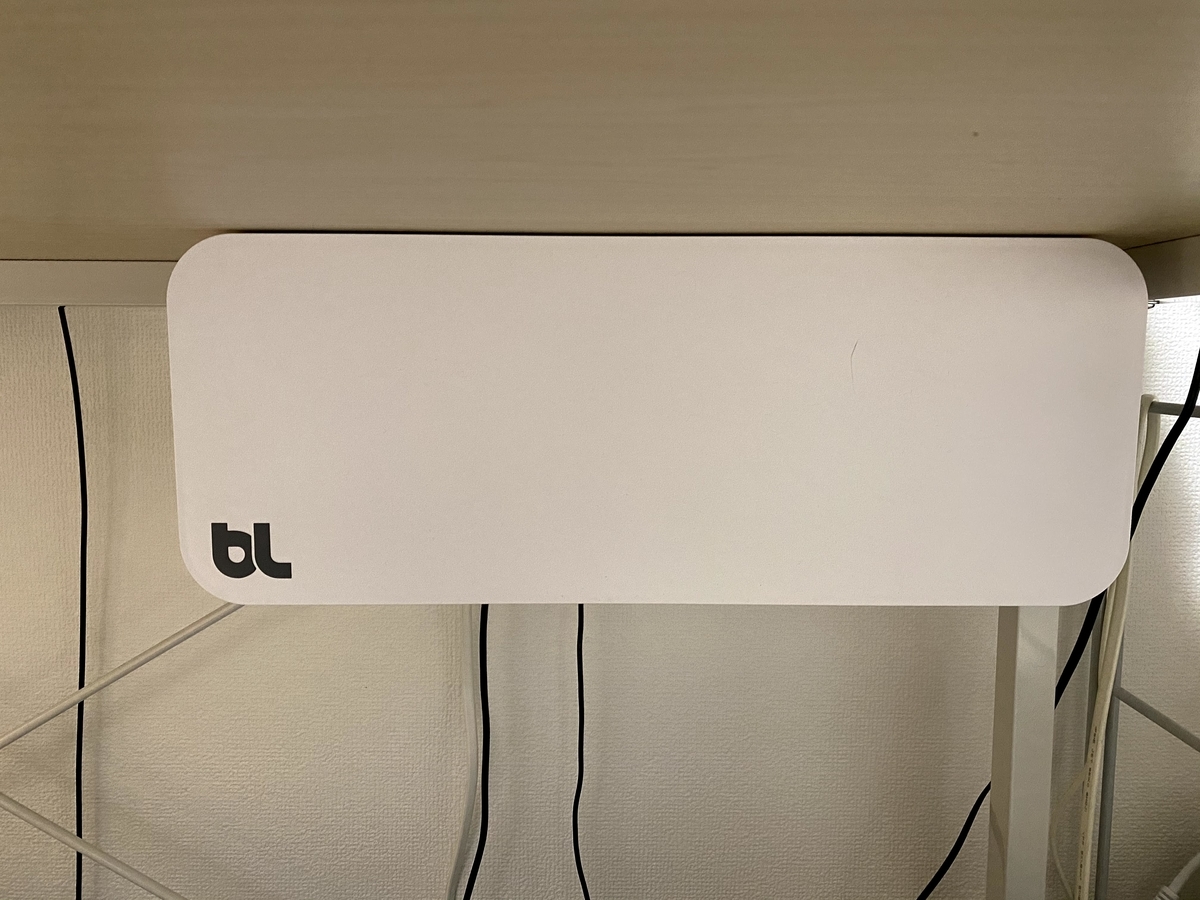

f:id:FromAtom:20200730225020j:plain

Blue Loungeのケーブルボックスを超強力両面テープで固定しています。

Blue Lounge ケーブルボックス(ホワイト) The CableBox White BLD-CB-WT

発売日: 2008/08/29
メディア: Personal Computers

スコッチ両面テープあとからはがせる超強力プレミアゴールド幅15mmx1m KRG-15

発売日: 2015/11/16
メディア: Tools & Hardware

電源タップ、AnkerのUSB充電器、ディスプレイの電源アダプターなど、デスク周りの電源系は全部ここに入っています。

Mac miniにつながるケーブル類

f:id:FromAtom:20200802005927j:plain

こちらはBlue Loungeのケーブルボックスミニを超強力両面テープで固定。USBハブなどがつっこまれています。

Blue Lounge ケーブルボックスミニ(ホワイト)[The CableBox Mini White] BLD-CBMN-WT

発売日: 2009/06/06
メディア: Personal Computers

ケーブル類をまとめる

ケーブルをまとめたり天板裏に固定するために、3Mのワンタッチベルトとコマンドフックを使いました。

3M コマンドフックキレイにはがせる両面テープコード用クリア Sサイズ 20個 CMG-S-CL20

発売日: 2018/06/25
メディア: オフィス用品

3M ワンタッチベルト 12.7mm×3m ブラック NC-2232R3

メディア: Tools & Hardware

特にワンタッチベルトが便利でした。好きな長さに切れるし、しっかりとまってくれてすごい。「太いケーブルは結束バンドかなー。」と思っていましたが、全部これでいけました。便利。

デスク下整理の完成

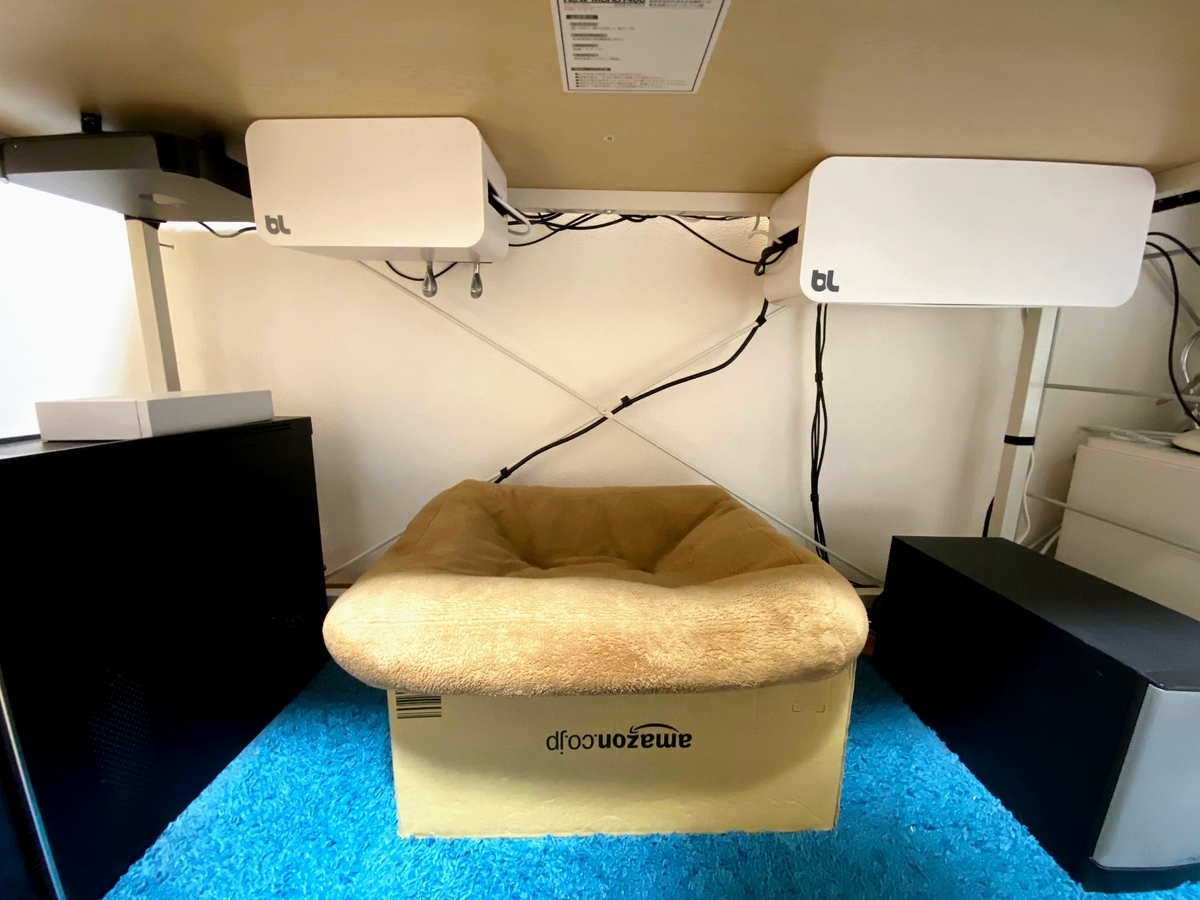

なんだかんだで出来上がったデスク下がこちら。

f:id:FromAtom:20200803004321j:plain

真ん中のクッションとダンボールは、お猫様用のベッドです。足置き用にダンボールを置いていたらお猫様が気に入ってベッドにしてしまったので、クッションを置いていつでも寝られるようにしてあります。とてもダサい見た目ですが、お猫様は我が家で一番偉いので仕方ないですね。気づかないうちにここで寝ていて、突然足を触ってくるので死ぬほどビビります。

左の床にあるのはWindowsのデスクトップPC、右の床にあるのはウーファーです。天板に這わせたケーブルはもうちょっとまとめられそうな感がありますが、無限に時間をとられそうなのでこれで完成としました。

有孔ボードを塗装したり金具をつけたりする

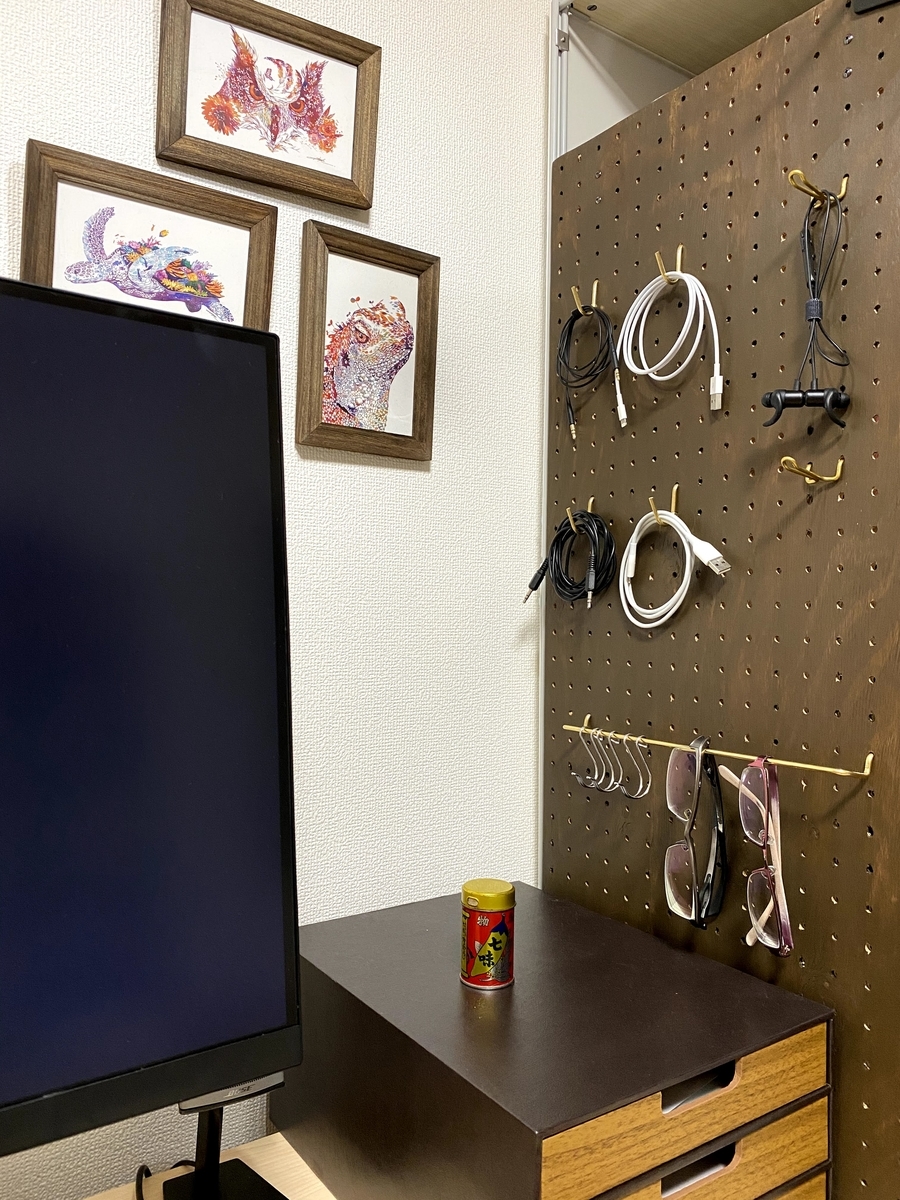

f:id:FromAtom:20200802183035j:plain

次にこれを作っていきます。

まず有孔ボードを手に入れないといけないので、ホームセンターに行きます。ドンピシャのサイズのものは売ってないので、丁度いいサイズにカットしてもらいました。次に、表面を紙やすりでヤスリます。このときに面取りもしておくとササクレを食らわなくて良さそうです。

さて、いよいよ塗装です。DIYといえばワトコオイルとミルクペイントですが、今回はこちらを使いました。

アサヒペン水性WOODジェルステインウォルナット 300ml

メディア: Tools & Hardware

刷毛を使わずに布でペイントできるのが便利ですね。よくわからないけど、ウォルナットってのがオシャレなんだと聞きました。さっそく塗ります。

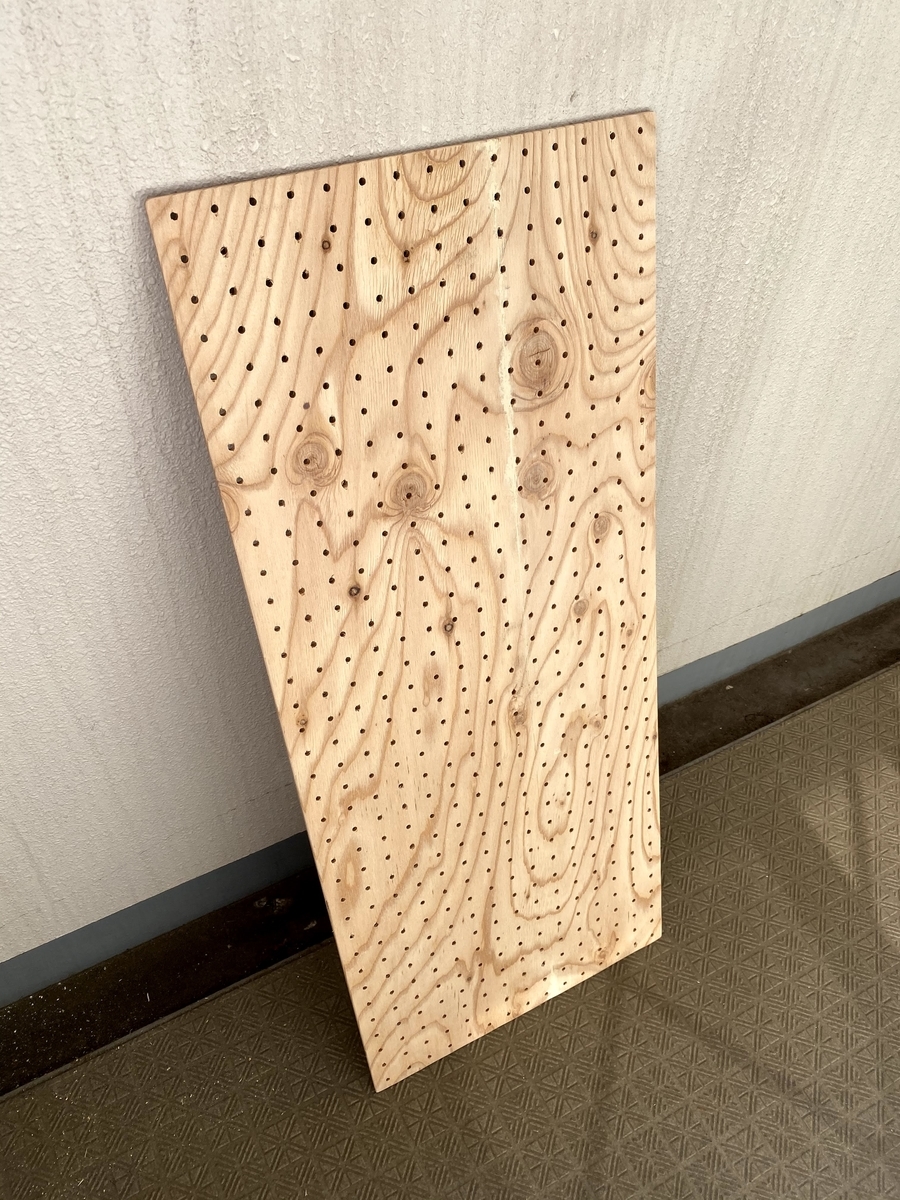

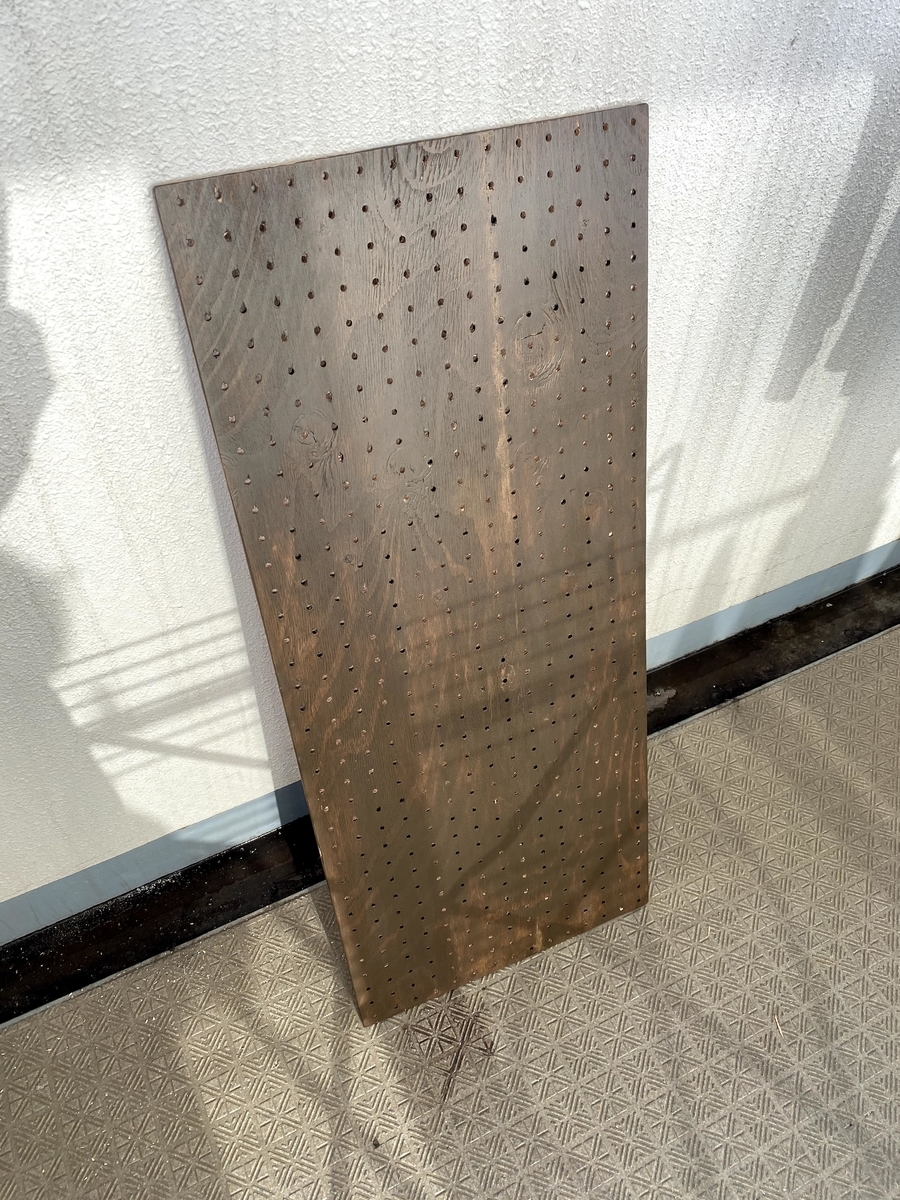

f:id:FromAtom:20200802153919j:plain — ← 塗装前｜塗装後 →

f:id:FromAtom:20200802163507j:plain — ← 塗装前｜塗装後 →

1回塗ったら乾燥させ、軽くヤスリをかけてから2度塗りしました。それっぽい感じ。これを引っ掛けて固定できるようにします。

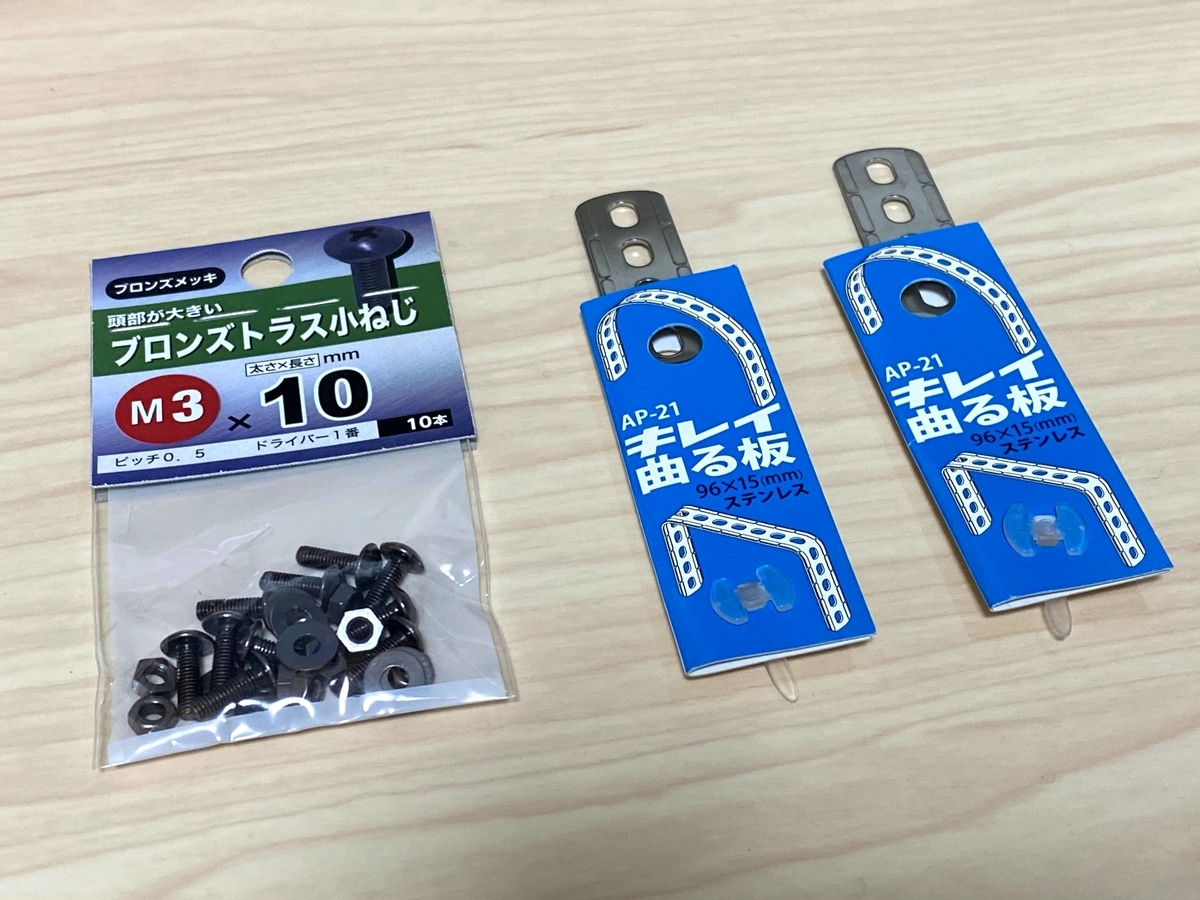

使う材料はこちら。

f:id:FromAtom:20200802173707j:plain

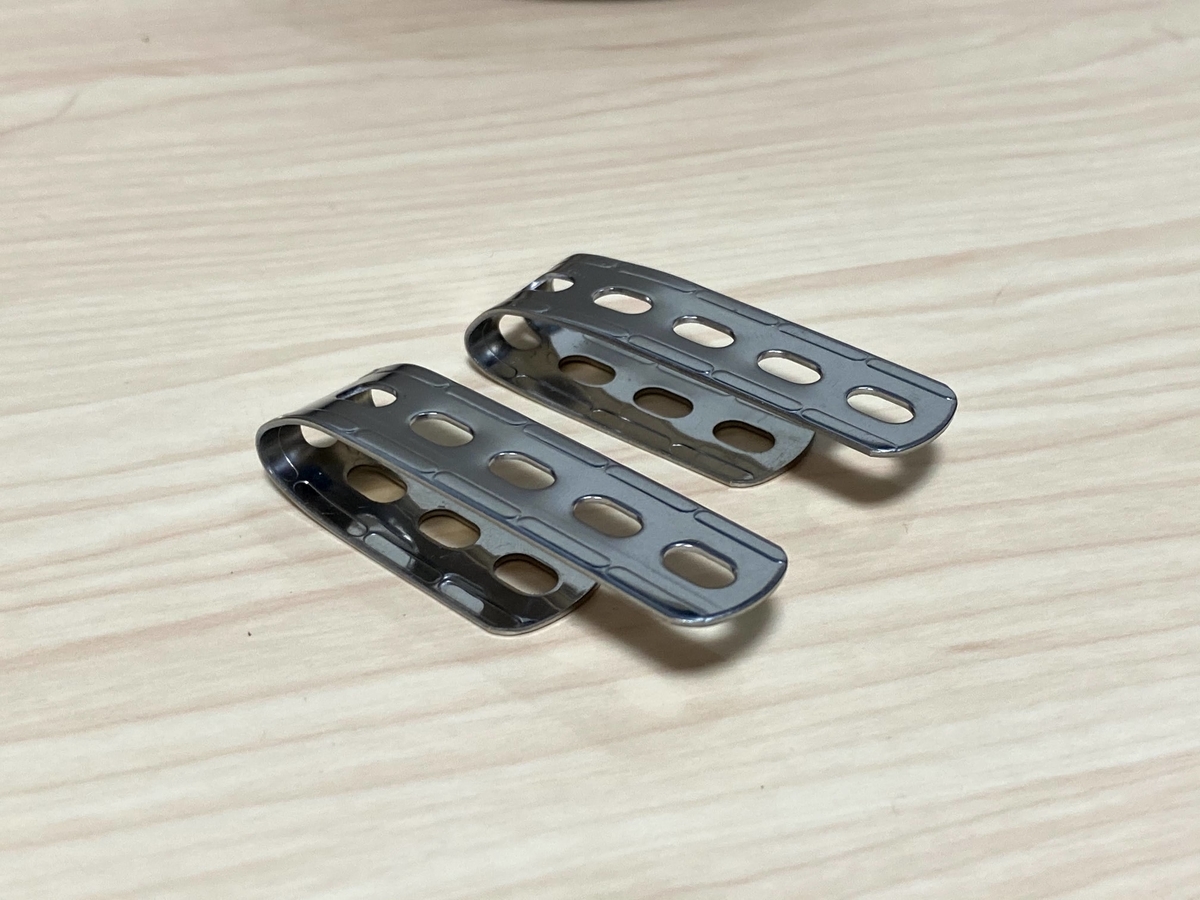

キレイに曲がるらしいので曲げましょう。

f:id:FromAtom:20200802173929j:plain

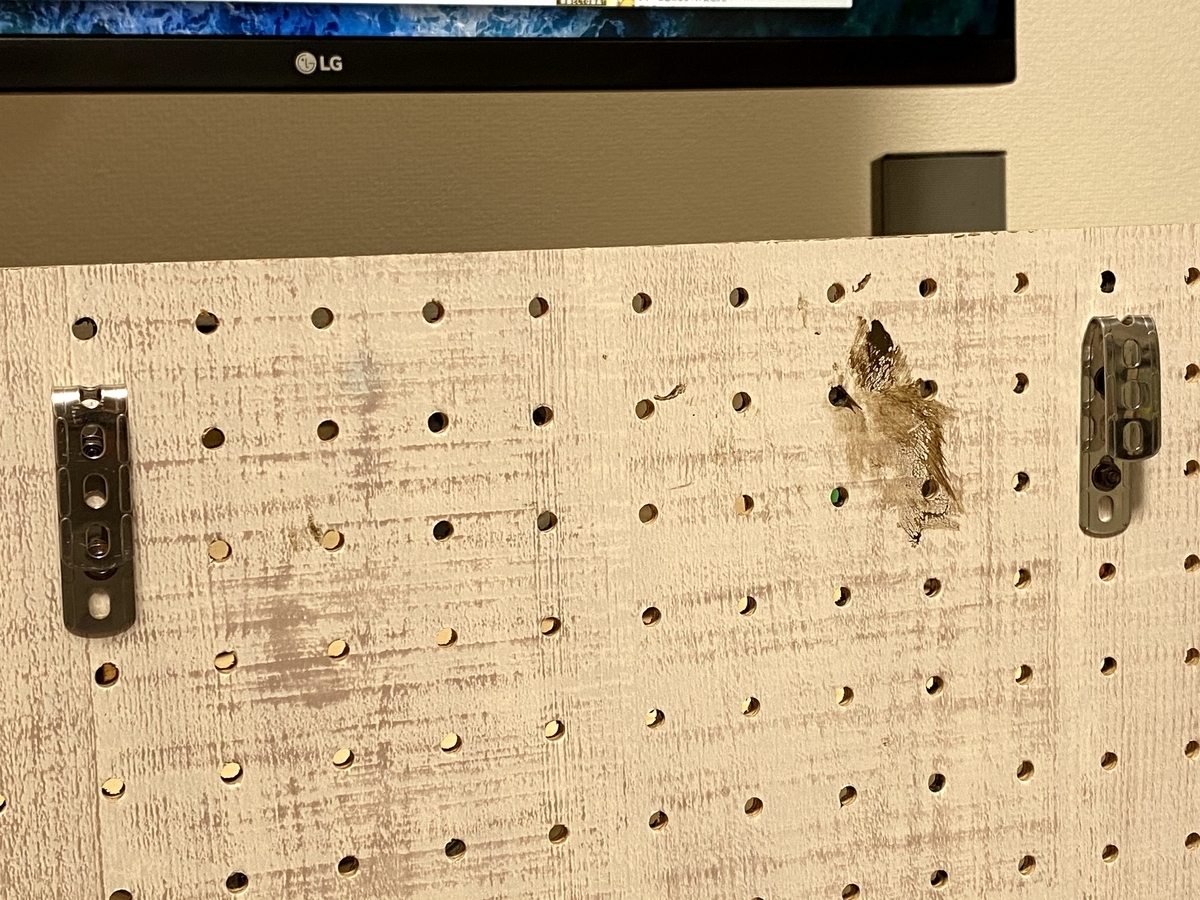

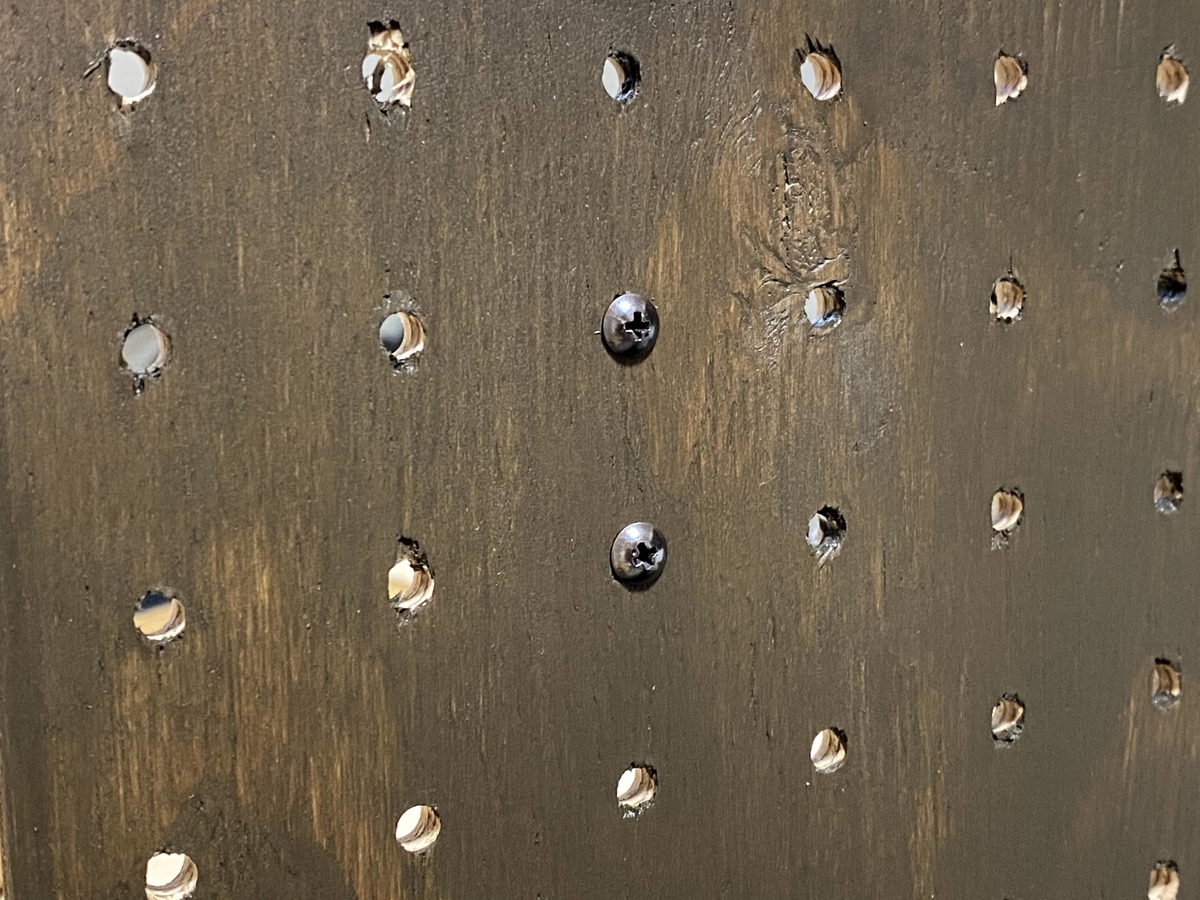

曲がった。ネジ止めしましょう。金具を一番上ではなく1つ下につけると、表から金具を隠すことができて良いです。

f:id:FromAtom:20200802174600j:plain — 表｜裏

f:id:FromAtom:20200802174616j:plain — 表｜裏

これで後は引っ掛ければ完成です。

有孔ボードにつける金具は色んなメーカーが様々なものを出しているので、好きなものをつけましょう。色々あって楽しいですね。個人的には、メガネを掛けられるようなったのがとても気に入っています。

私はメガネを複数持っていて、

車運転用の度数強め
外出時の度数中くらい
仕事用のブルーライトカット度数弱め
オフタイム用の度数弱め

と無駄に種類があるので毎回置き場に困っていたんですが、これなら全部ここに置けそうです。

机の上

f:id:FromAtom:20200802191219j:plain

机の下と横がきれいになったので、次は机の上です。とはいえ机の上は

余計なものは置かない
ケーブルはまとめる

ぐらいしかやることがありません。ですので、机の上に置いてあるものを簡単に紹介していきます。

ディスプレイ

LG モニターディスプレイ 27UK850-W 27インチ/4K/HDR対応/IPS非光沢/USB-Type-C、HDMI×2、DisplayPort/スピーカー搭載/FreeSync、高さ調節、ピボット対応

発売日: 2018/02/14
メディア: Personal Computers

Thunderbolt 3に対応しているので、ケーブル一本でMac miniに繋がりつつ、ディスプレイについているUSBハブも接続できます。このハブには無線マウスのレシーバーとWebカメラがつながっています。特にWebカメラがここで繋げられると、デスク下のMac miniまでケーブルを伸ばさなくて良いので最高ですね。

Webカメラ

ロジクールウェブカメラ C920n ブラックフルHD 1080P ウェブカムストリーミング自動フォーカスステレオマイク国内正規品 2年間メーカー保証ブラック

発売日: 2019/04/25
メディア: Personal Computers

MacBook ProからMac miniに移行した結果カメラが無くなったので新規購入。リモートワーク中はリモートで面接や登壇もするのでWebカメラは必須なんですよね。

ディスプレイアーム

サンコー 4軸式くねくねモニターアーム MARMGUS192B

発売日: 2015/09/03
メディア: Personal Computers

大学生のときに購入してずっと持っているものを流用。今買うならアマゾンベーシックのものがほしい。

Amazonベーシックモニターアームシングルディスプレイタイプブラック

メディア: Personal Computers

マイク・マイクスタンド

FIFINE USBマイクコンデンサーマイクイヤホン端子付きマイクスタンド高さ調節可能 ABタイプ USBケーブル付き単一指向性 Skype ライブ配信ゲーム実況 PC用 Windows Mac PS4対応 K670

メディア: エレクトロニクス

よく弟と通話しながらゲームをするので、そのために購入してあったコンデンサマイク。まさかリモートワークになって、こんなに活躍するとは思わなかった。安くてそこそこの音質なので便利。

AKEIE 卓上マイクスタンドコンデンサーマイクスタンド折りたたみ式マイクアームデスクアーム録音伸縮実況配信カラオケ変換アダプタ付き日本語説明書付き【ポップガードセット】

メディア:

マイクを机に置くと、キータイプの振動を全部拾って大変なことになるので購入。特にこだわりはなくて、「浮けばいいや」と思って買った。ポップガードもついてきてお得。

スピーカー

Bose Companion 3 Series II system PCスピーカー

発売日: 2007/02/01
メディア: エレクトロニクス

高専生時代に購入してずっと使い続けているスピーカー。10年以上の付き合いになりますね。音ももちろん良いのですが、特に手元コントローラーが優秀で気に入っています。

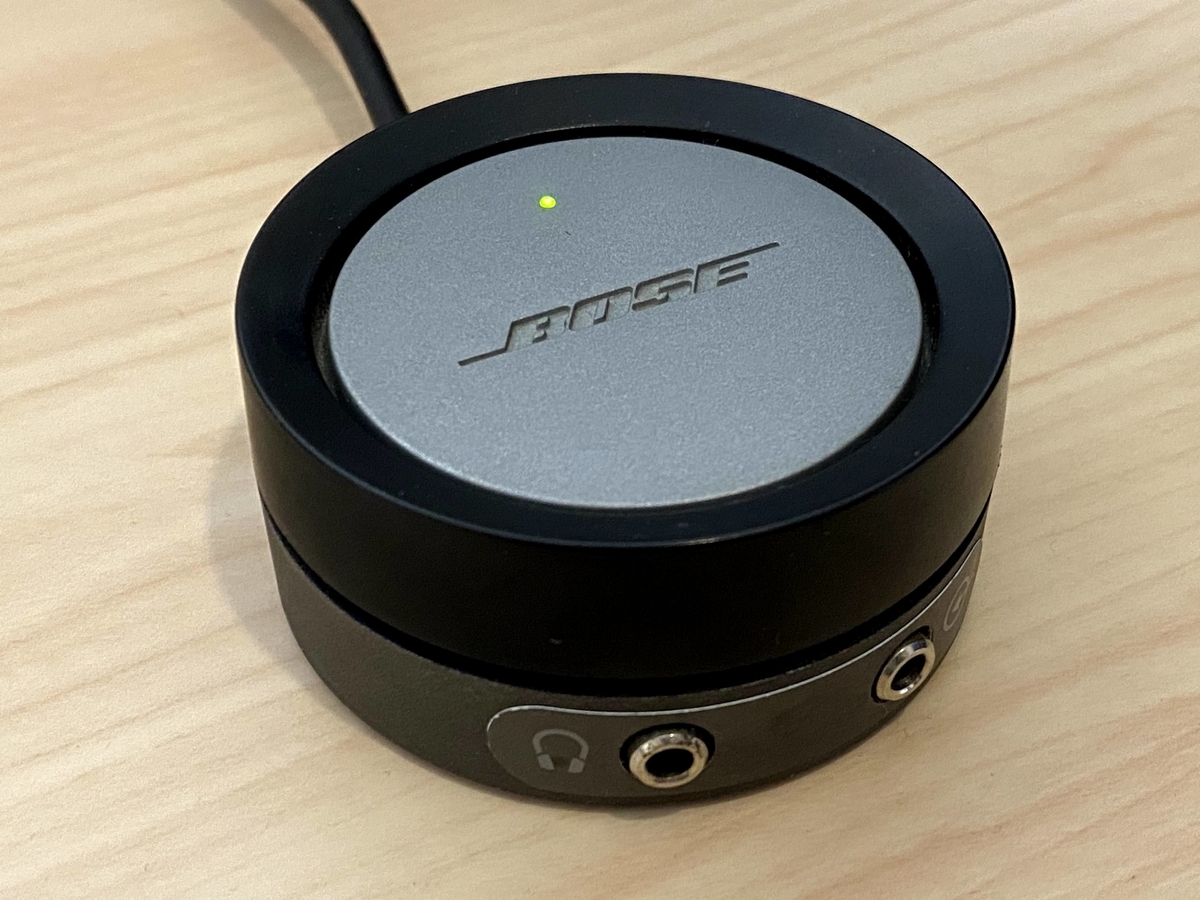

f:id:FromAtom:20200803005915j:plain

上面をタップでミュート切り替え、黒いリングを回転させるとボリューム調整できます。

ヘッドホン

Bose QuietComfort 35 wireless headphones II ワイヤレスノイズキャンセリングヘッドホン Amazon Alexa搭載ブラック QuietComfort35 II BLK

発売日: 2017/11/27
メディア: エレクトロニクス

SONYのほうが良いという話を聞きますが、BOSEが好きなのでBOSEです。

キーボード

PFU Happy Hacking Keyboard Professional2 墨英語配列静電容量無接点 USBキーボード Nキーロールオーバー UNIX配列 WINDOWS/MAC両対応ブラック PD-KB400B

発売日: 2006/03/23
メディア: Personal Computers

HHKB Pro 2 墨英字配列を2枚使っています。分割キーボードのように右手用と左手用として使っています。肩が開いて人間工学的に良い。

詳しくはこちら。

fromatom.hatenablog.com

キーボードもHHKB HYBRIDを2台購入するとケーブルが減ってよいのですが、7万円もポンと出せやしないので諦めました。しかしリモートワークが減り始めたらオフィスと自宅の両方にこの環境が必要になるので、その際にどうせ買うんだろうなと思っています。

なおパームレストは、

FILCO Genuine ウッドリストレスト Mサイズ〔幅360mm〕北海道産天然木使用オスモカラー仕上げ日本製ブラウン FGWR/M

発売日: 2019/11/13
メディア: Personal Computers

この商品のSサイズを使っています。HHKBのパームレストじゃないので狂信者に殺されかねません。

マウス

ロジクール MX Anywhere 2 ワイヤレスモバイルマウス SE-MX1500 Unifying Bluetooth 高速スクロールホイール充電式 windows mac 無線ワイヤレスマウス小型国内正規品 2年間無償保証

発売日: 2018/09/01
メディア: Personal Computers

このAnywhereシリーズも高専生の頃から、何度も買い替えながら使い続けています。マウスを持ち上げたときに絶対にカーソルがジャンプしない安心感と、無抵抗ホイールモードはもう手放すことができません。昔は単3電池、そのまた昔は単4電池式でしたが今ではバッテリー内臓でUSB Micro Bで充電できるので便利です。

マウスはこのAnywhereシリーズ、キーボードはHHKBでこれからもずっと生きていくのだろうなという気持ちがあります。
